OPNsense 进阶：VLAN 虚拟局域网的划分与隔离

📖 认识赛博立交桥：单臂路由与 VLAN

在上一篇文章中，我们已经成功让 OPNsense 接管了整栋大楼的入户网络。现在，我们要开始“分房”了。

VLAN (Virtual Local Area Network) 允许在同一台物理交换机内创建独立的二层网络。这意味着您可以将单个物理网络划分为多个逻辑网络，即使连接到同一台交换机，也能将不同的设备组彼此隔离。 —— 网络工程基础理论

在咱们这种 PVE All-In-One 的架构下，OPNsense 作为一个虚拟机，其实是用单臂路由 (Router on a Stick) 的模式在工作。它通过一根虚拟的“Trunk 树干”（也就是 PVE 的 vmbr0）连接着所有的虚拟机。通过打上不同的 VLAN Tag，赛博交警 OPNsense 就能精准识别并隔离 TrueNAS、Docker 和日常上网的流量。

🤔 为什么要费尽心思划分 VLAN？

作为一名合格的“赛博包工头”，搭建 赛博工地 绝不能让所有设备都在一个大通铺里混居。为家庭实验室划分 VLAN，主要有以下三大核心诉求：

1. 🔪 降维打击级的安全隔离 (Security) 如果不划 VLAN，你暴露在公网的 Web 容器（Docker）、不靠谱的智能家居 IoT 设备，以及存放全家重要资产的 NAS 都在同一个网段。一旦某个边缘容器被黑客攻破，他就能利用局域网进行“横向移动”，直捣黄龙。而划分 VLAN 后，被攻破的节点只能在自己的“隔离病房”里打转，绝对摸不到你的核心数据。
2. 🤫 物理掐断广播噪音 (Broadcast Containment) 在同一个局域网里，设备之间会频繁通过广播包互相大喊大叫（例如 ARP 寻址、DHCP 请求、mDNS 发现等）。随着虚拟机和容器越来越多，这种“广播风暴”会无谓地消耗网络带宽和 PVE 宿主机的 CPU 资源。VLAN 就像一堵堵隔音墙，把广播噪音死死限制在各自独立的房间内。
3. 🚦 上帝视角的流量管控 (Traffic Control) 划分了 VLAN 之后，不同网段设备之间的互相串门（即 East-West 东西向流量），就无法在底层网桥直接通讯，必须强制上交到路由器（OPNsense）进行中转。这就给了我们“赛博交警”执法的空间——你可以轻松制定防火墙规则：比如允许桌面端随时访问存储网，但存储网绝对不准主动连接互联网，从而从根源上阻断勒索病毒的传播。

施工提醒

操作前，请务必在 PVE 中为 OPNsense 虚拟机打一个快照！

🧱 施工前置准备 (Requirements)

在对网络架构挥舞“赛博手术刀”之前，请确保你的指挥中心和实验室环境已经具备了以下条件。千万别在毫无准备的情况下强拆承重墙：

• 核心门神： 一台已经在 PVE 中稳定运行的 OPNsense 虚拟机，且 LAN 口（父接口）已联通网络，能够正常登录其后台（例如咱们此前的 192.168.100.110），OPNsense安装参考上一篇 OPNsense安装）。
• 底层地基： 拥有 PVE 宿主机最高管理权限（root），因为一切的物理基础在于我们要先改造 PVE 的虚拟交换机（vmbr0）。
• 施工图纸： 一份明确的 VLAN ID 和网段划分计划。就像咱们拓扑图里画好的那样（Tag10 给 TrueNAS，Tag30 给 Docker），网段和 ID 必须提前在脑子里对齐，切忌边配边拍脑袋。
• 保命药丸（极其重要）： 为 OPNsense 虚拟机打好一个全新的快照！ 如果你在这场手术中切断了大动脉（配错管理网的 VLAN），你可以一键回滚，而不是对着断网的设备流下悔恨的泪水。
• 科学上网环境： 能避免各种奇怪的问题。

📋 赛博工地勘测表 (VLAN 分房图纸)

在正式挥舞赛博手术刀切割网段之前，请务必先将这套“分房方案”在脑海中过一遍，并根据你的实际拓扑图进行调整。

包工头开工死命令：网段规划必须闭环！

严禁边配边拍脑袋！严禁随意套用标签！

下面这张表是本实验室 AIO 架构的“VLAN 切割图纸”。这里使用的 Tag 10、30、50 以及 10.0.x.x 网段都是我提前规划好的。如果你的网段规划不同，请务必在实际填表时，将它们替换为你自己的 Tag 和 IP 地址！

• 划分 VLAN 前的 PVE 拓扑设计图

root@pve-studio:~# cat /etc/network/vlan-blueprint.yaml

逻辑网段 / 隔离区域	寻址参数 (Tag / 网关)	角色剧本 & 包工头备注
🛡️ Native VLAN 管理与基础网	Untagged (不打标) 10.0.0.x	👑 中枢神经 (绝对信任区) PVE 宿主机 (10.0.0.50) 和 OPNsense 的管理口 (192.168.100.247) 都在这里。这是最高权限网段，所有网络崩盘时的最后抢修通道。
🗄️ VLAN 10 存储与集群网	Tag: 10 网关: 10.0.10.1	🏦 地下金库 (重兵把守) 专属数据通道。TrueNAS 存储 (192.168.100.244 准备迁入) 在此网段，Kubernetes 集群的底层存储交互也在这里。禁止主动访问外网。
🐳 VLAN 30 应用容器网	Tag: 30 网关: 10.0.30.1	🏭 黑汗工厂 (隔离运行区) 给 Docker 虚拟机准备的干活场地。这部分服务可能会暴露给公网（如反向代理），如果被黑客攻破，VLAN 墙能把他死死锁在这个网段里。
🤖 VLAN 40 IoT 智能家居网	Tag: 40 网关: 10.0.40.1	🔌 赛博贫民窟 (云端妥协区) 专门收留深度绑定云端（如米家、萤石云）的智能插座与摄像头。仅放行出海访问互联网的权限，死死堵住其访问内部任何其他网段（如 NAS、管理网）的通道，防止其作为跳板向内渗透。
💻 VLAN 50 终端与桌面/访客网	Tag: 50 网关: 10.0.50.1	🛋️ 员工休息室 (日常接入) 预留给 Desktop VM 或未来划分的普通上网设备。可以畅游互联网，但想跨界访问 VLAN 10 的 NAS，必须经过 OPNsense 的严格审批。

关于 802.1Q VLAN PCP（优先级代码点）

---

📜 官方图纸与施工规范 (Official Resources)

遇到玄学 Bug 或不知所措时，翻看官方原版说明书永远是最稳妥的保命手段。别总指望搜索引擎里的二手教程，去原产地看一手情报才是正道：

• 🌐 OPNsense 官网大本营：咱们这座赛博海关总署的开源发源地。
• 📖 接口参数白皮书 (Interfaces Manual)：
  • 包工头点评：。这里极其冷酷、严谨地罗列了 VLAN 每个底层字段的学术定义。如果你对某些高级参数（比如 802.1p）有受虐般的探索欲，请随时查阅这份“字典”。
• 🛠️ 官方 VLAN 架构实战指南 (How-to Guide)：
  • 包工头点评：这是官方手把手教你盖房子的“施工录像”。它不仅举例演示了 VLAN 到底该怎么划分，甚至还附带了如何结合 LAGG (链路聚合) 来榨干多网卡性能的高级玩法。如果你想看看正规军是怎么部署企业级网络的，这篇必读。

---

🎬 施工演示录像 (Video Walk-through)

正在嗅探浏览器语言并加载赛博录像...

---

🔨 核心施工流程 (VLAN Setup Steps)

接下来，我们要正式挥舞“赛博手术刀”，在完整的内网大平层中切出独立的安全隔离区。为了防止大家在网段的迷宫里绕晕，包工头把整个浩大的切分工程拆分成了多个极其明确的施工阶段。

请一步一动，严格按图纸施工。

再次施工提醒

本次实操，我们将以 “建立 Tag 30:应用容器网（黑汗工厂)” 为例。 实际施工时请替换为自己实际规划的VLAN TAG

1. 凭空造物 (在 OPNsense 中创建 VLAN 30 标签)

地基浇筑完成后，现在请登录 OPNsense 后台（例如我们的10.0.0.1）。我们要在这个虚拟路由引擎里，正式刻制名为“30”的赛博通行证。

1. 新建 VLAN 标签 导航至 接口 (Interfaces) -> 设备 (Devices) -> VLAN。点击页面右下角的 + (添加) 按钮。

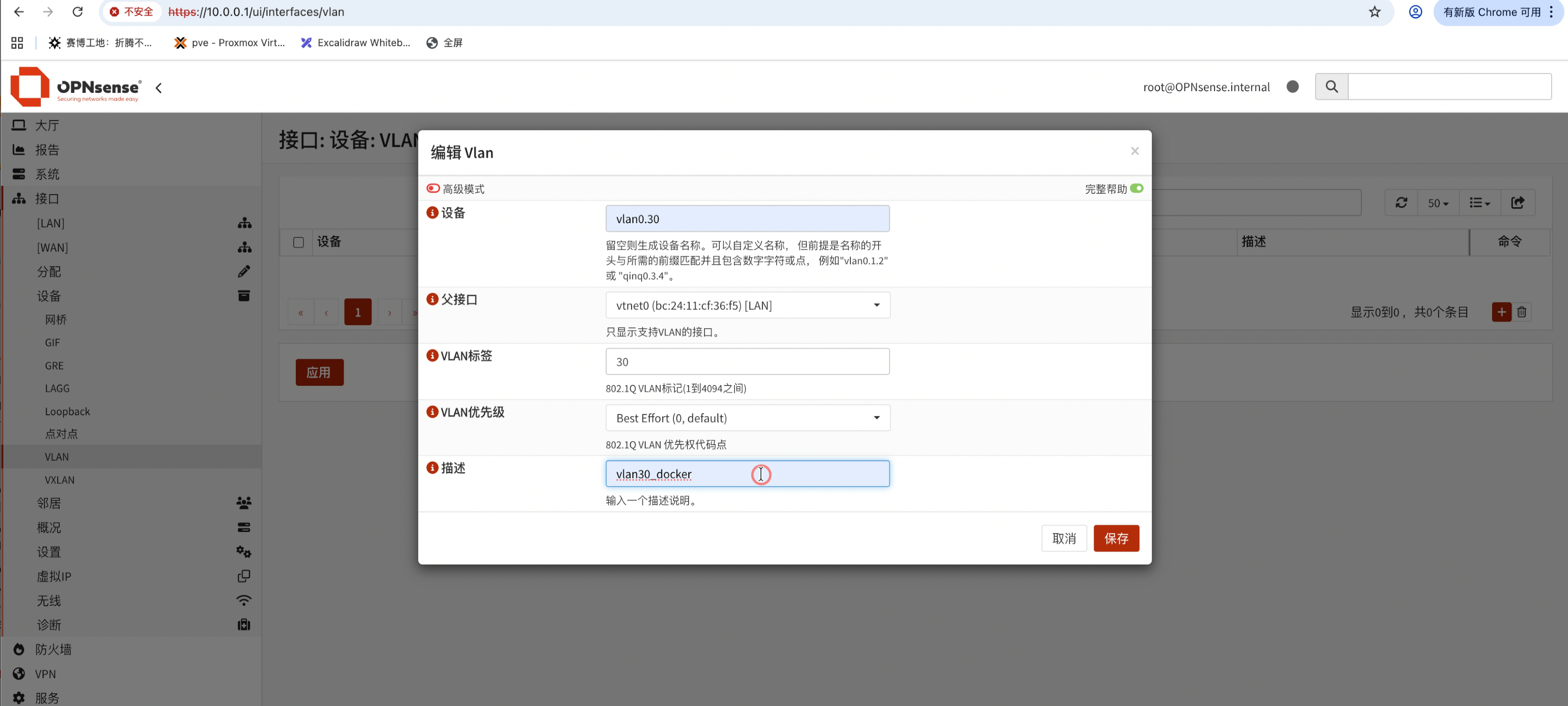

2. 参数精准录入 (以 Tag 30 为例) 面对弹出的配置窗口，请对照下表极其严谨地填写。这步操作决定了数据包能否正确挂载“赛博身份证”：

   OPNsense VLAN 配置参数对照表 (以 Tag 30 为例)

   参数名称 (Name)	官方释义与底层逻辑 (Meaning)	施工建议与写法 (How to write)
   设备 (Device)	该虚拟接口在底层的设备名称，通常以 vlan 或 qinq 开头。	建议留空。让系统自动按顺序生成（如 vlan0.1.30）。也可手动输入符合规范的名称。
   父接口 (Parent interface)	[核心大动脉] 承载 VLAN 流量的底层网卡，Tag 标签将在此接口上流转。	必须选择你的内网 LAN 接口！ ⚠️ 高危警告：认准你分配给内网的网卡（如 vtnet0），绝对不能选成连光猫的 WAN 口！
   VLAN 标签 (VLAN tag)	符合 802.1Q 标准的 VLAN ID (1-4094)，决定了该接口所属的隔离区域。	输入 30。 （严格对应咱们蓝图里给 Docker 规划的 Tag ID）。
   VLAN 优先级 (VLAN priority)	即 802.1Q VLAN PCP（优先级代码点），在拥堵时决定谁先排队走。	保持默认 Best Effort (0, default)。 家庭实验室暂不需要开启硬核 QoS。
   描述 (Description)	给这块虚拟网卡写的“人类备注”。	输入 VLAN30_Docker。 备注写得全，未来排错时才不会抓狂。

3. 落印保存 再次核对 父接口 和 Tag 30 是否匹配。确认无误后，点击右下角的 保存 (Save)。

---

📘 进阶指南：揭秘 802.1Q VLAN PCP (优先级)

虽然我们建议保持默认，但作为包工头，咱们得知道这 3 个比特位的“行业潜规则”。

📊 IEEE 802.1p 优先级对照表

在 802.1Q 标签中，PCP 取值范围为 0-7。交换机会根据这个等级，在网络塞车时决定谁是“救护车”，谁是“私家车”。

root@pve-studio:~# cat /etc/network/qos-8021p.yaml

PCP 值	优先级等级	流量类型 (Traffic Type)	典型应用场景 & 包工头备注
0	默认 (Default)	尽力而为 (Best Effort)	普通网页浏览、常规数据传输。强烈建议：咱们折腾佬保持全部填 0 即可，不要自找麻烦！
1	最低	后台 (Background)	NAS 后台静默同步、大文件异地备份。只在网络完全空闲时才跑，绝不抢网速。
2	低	优秀努力 (Excellent Effort)	内部重要但不紧急的业务数据。
3	中低	关键应用 (Critical Applications)	数据库查询、核心业务 API 请求。
4	中高	视频 (Video)	流媒体播放、安防监控视频流（对延迟有一点要求，通常 < 100ms 容忍度）。
5	高	语音 (Voice)	VoIP 网络电话、微信语音通话（对延迟极其敏感，通常 < 10ms 容忍度）。
6	极高	互联网络控制 (Internetwork Control)	BGP / OSPF 等路由器之间的底层沟通协议包（防断网生命线）。
7	最高	网络控制 (Network Control)	STP 生成树协议等维护底层物理网络拓扑的数据包。

包工头血泪经验

除非你在家开跨国呼叫中心，否则不要去碰它！ 二层 QoS 必须全链路设备（交换机、网桥、路由器）都支持并正确配置才能生效。瞎调的下场通常是：原本流畅的网，调完反而卡成了 PPT。

---

2. 挂牌营业 (接口分配与 IP 寻址)

刚才建的只是个虚无的标签，现在我们要把它实体化，变成一块 OPNsense 能管理的“虚拟网卡”，并给它分配网关地址。

1. 分配逻辑接口

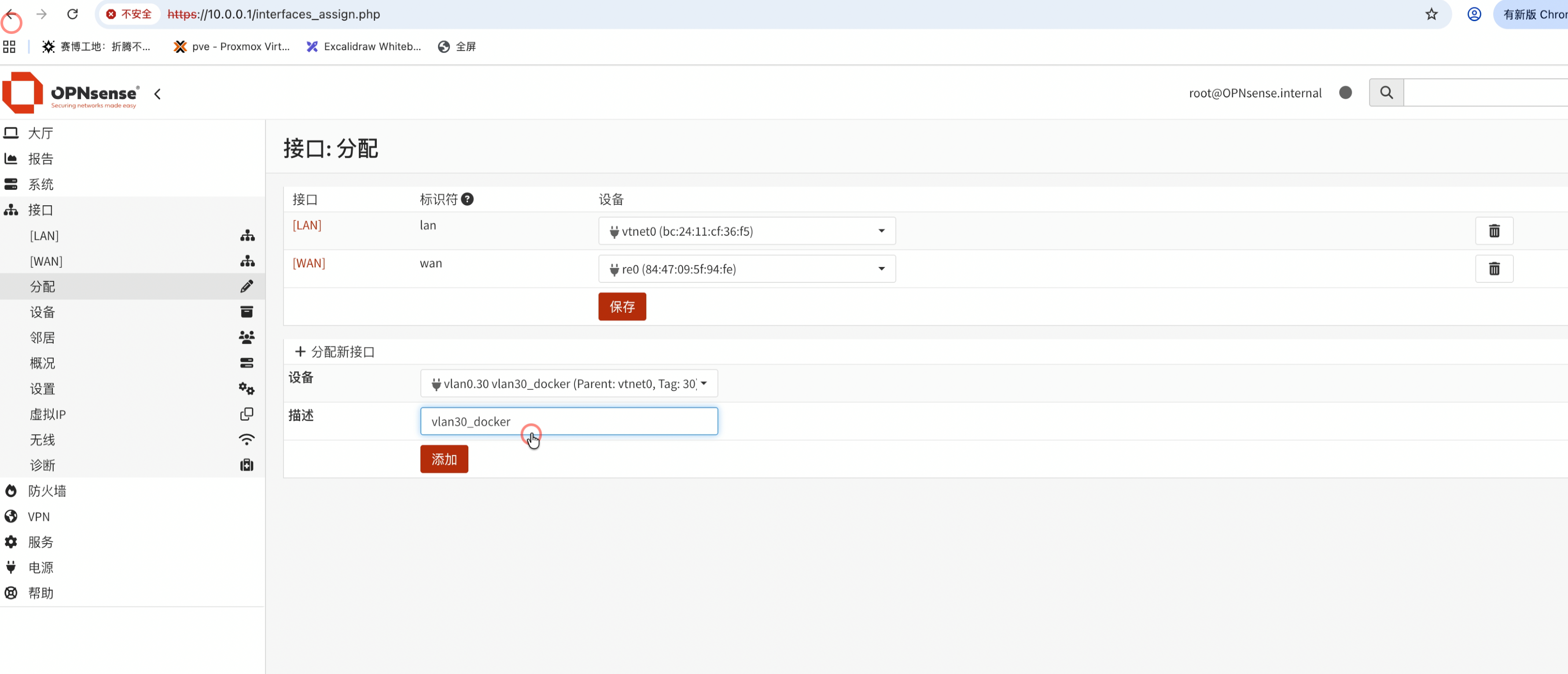

   • 导航至 接口 (Interfaces) -> 分配 (Assignments)。
   • 在页面最下方的下拉菜单中，选中刚刚建好的 vlan0.30 接口。
   • 直接在旁边的描述框里，填写你能清楚辨识的名称，例如 VLAN30_Docker，然后点击右侧的 “+” (添加) 按钮。

2. 配置接口参数与 IP

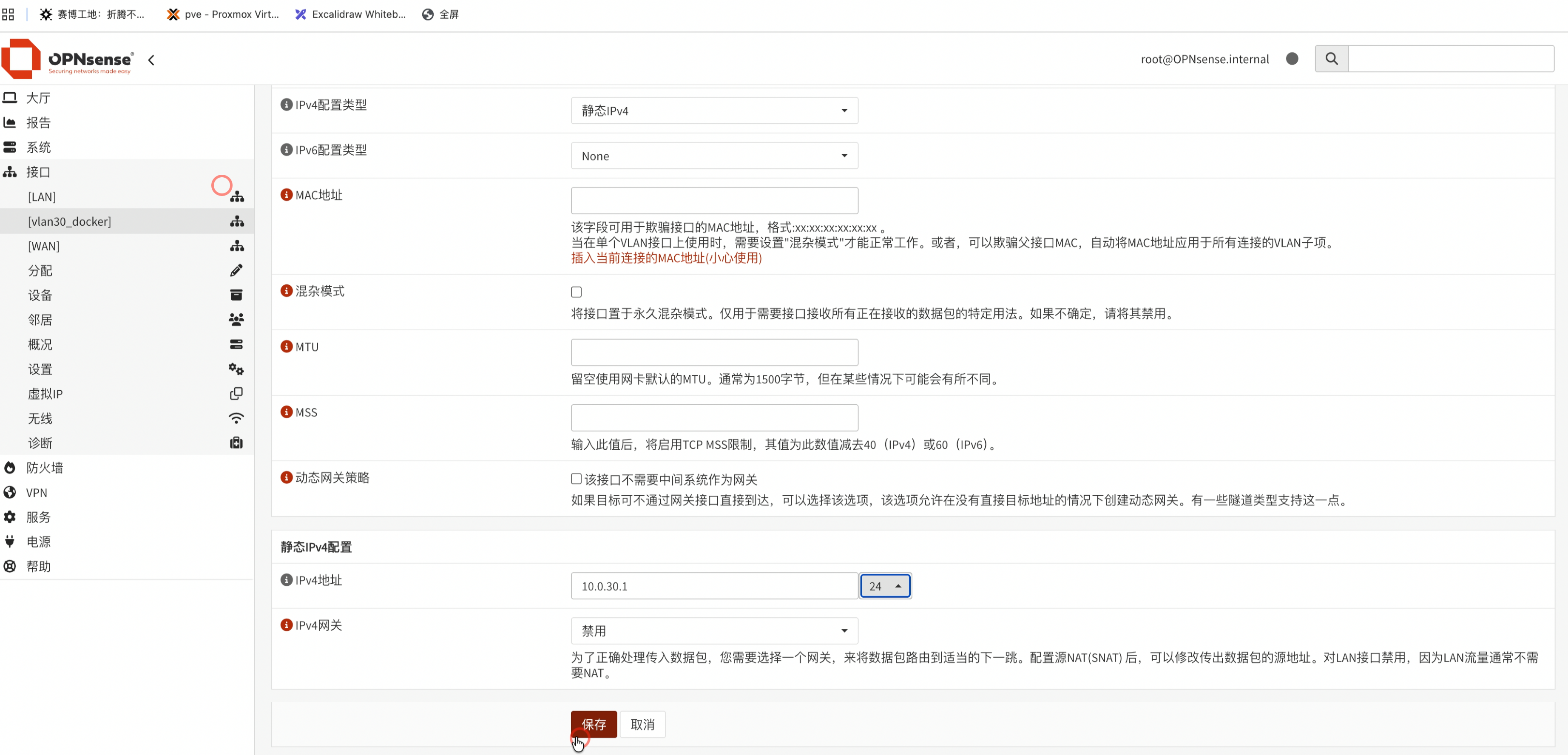

   • 在左侧菜单栏找到并点击进入刚刚生成的 VLAN30_Docker 接口。
   • 启用接口 (Enable Interface)：勾选此项，以激活网卡。
   • 防止接口删除 (Lock)：顺便勾选此项。这能锁定该接口，避免日后因误操作删除了接口，导致整个 VLAN 的防火墙和 DHCP 规则连带失效。
   • IPv4 配置类型：选择 静态 IPv4 (Static IPv4)。
   • IPv6 配置类型：因为目前暂时不使用 IPv6，所以保持默认的不开启状态（None）即可。
   • MAC 地址与 MTU：这些选项根据你的具体网络需求修改，也可以和我一样直接保持默认。
   • 设置网关 IP：在下方的 IPv4 地址栏输入我们规划好的网关 IP：10.0.30.1，后面的子网掩码选择 24。
   • 点击页面最下方的 保存 (Save)，然后点击右上角的 应用更改 (Apply changes) 完成配置。

---

3.配置基础防火墙规则

在 OPNsense 中，新建立的接口默认是“拒绝所有 (Deny All)”的状态。为了让 VLAN 30 里的设备能正常访问互联网，我们需要为其添加防火墙放行规则。

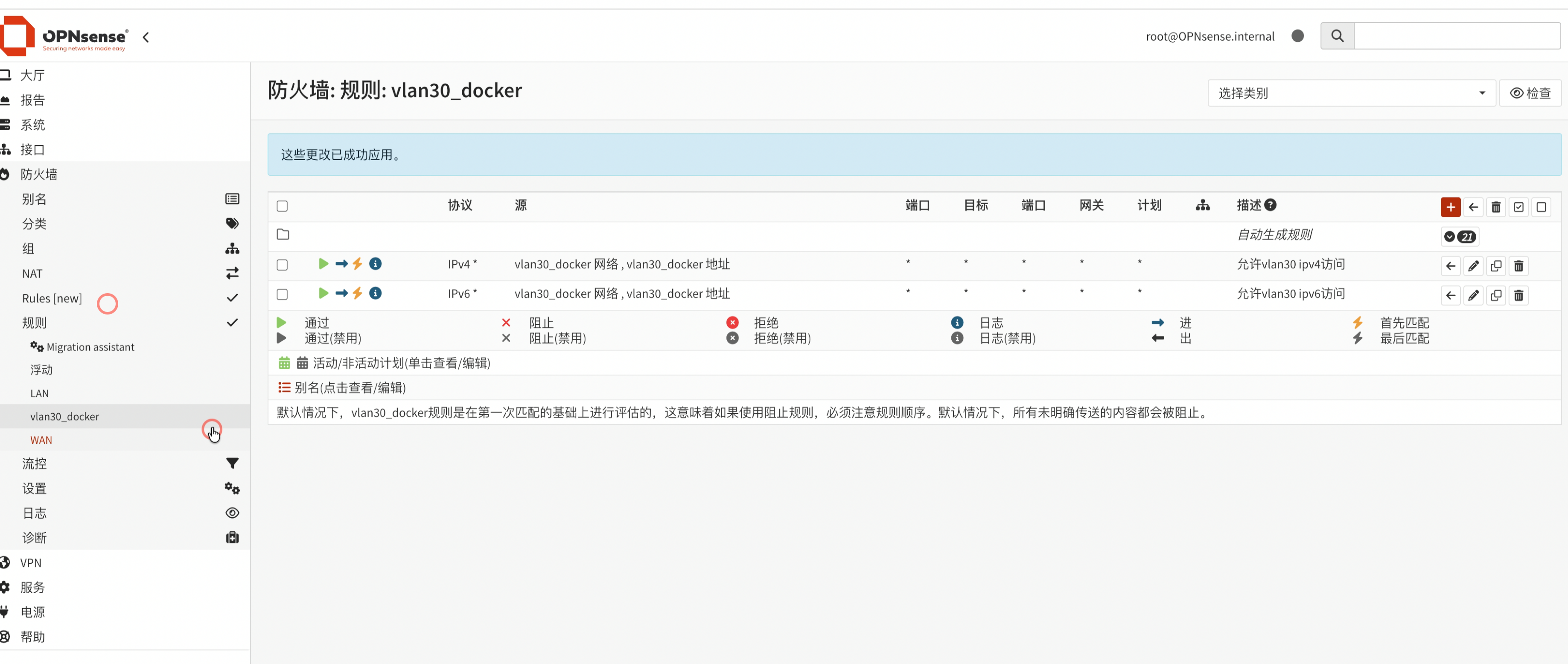

1. 导航至 防火墙 (Firewall) -> 规则 (Rules) -> VLAN30_Docker。

2. 点击 “+” (添加) 按钮，参考默认的 LAN 接口，创建一条全放行规则：

   • 动作 (Action)：选择 通过 (Pass)。
   • TCP/IP 版本：根据实际网络选择 IPv4 或 IPv4+IPv6。
   • 协议 (Protocol)：选择 任何 (any)。
   • 源地址 (Source)：下拉选择 VLAN30_Docker 地址和VLAN30_Docker 网络
   • 目标 (Destination)：保持默认的 任何 (any)。

3. 点击页面底部的 保存 (Save)，然后点击右上角的 应用更改 (Apply changes)。

进阶提示：初期配置我们允许了所有出站访问。在实际运行中，你可以根据内网安全需求，自行修改或添加更严格的防火墙规则。

---

4.配置 Dnsmasq 自动分配 IP

在配置好防火墙后，我们需要让 VLAN 30 具备自动分配 IP 的能力。

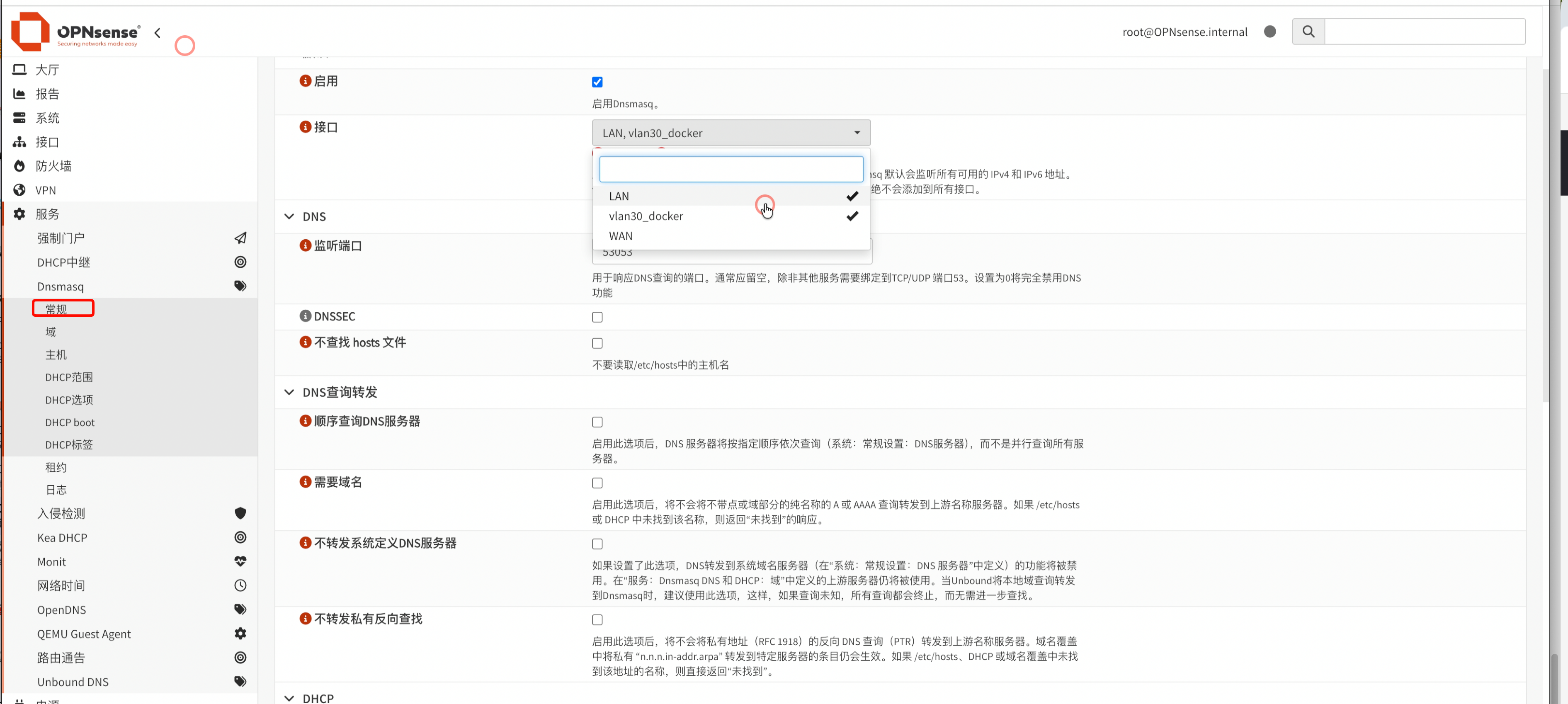

1. 绑定 Dnsmasq 监听接口

   • 导航至 服务 (Services) -> Dnsmasq DNS & DHCP -> 常规 (General)。
   • 在页面中的 接口 (Interfaces) 下拉框中，找到并选中我们新建的 VLAN30_Docker。
   • 滚动到页面底部，点击 保存 (Save) 按钮。

2. 配置 DHCP 地址范围

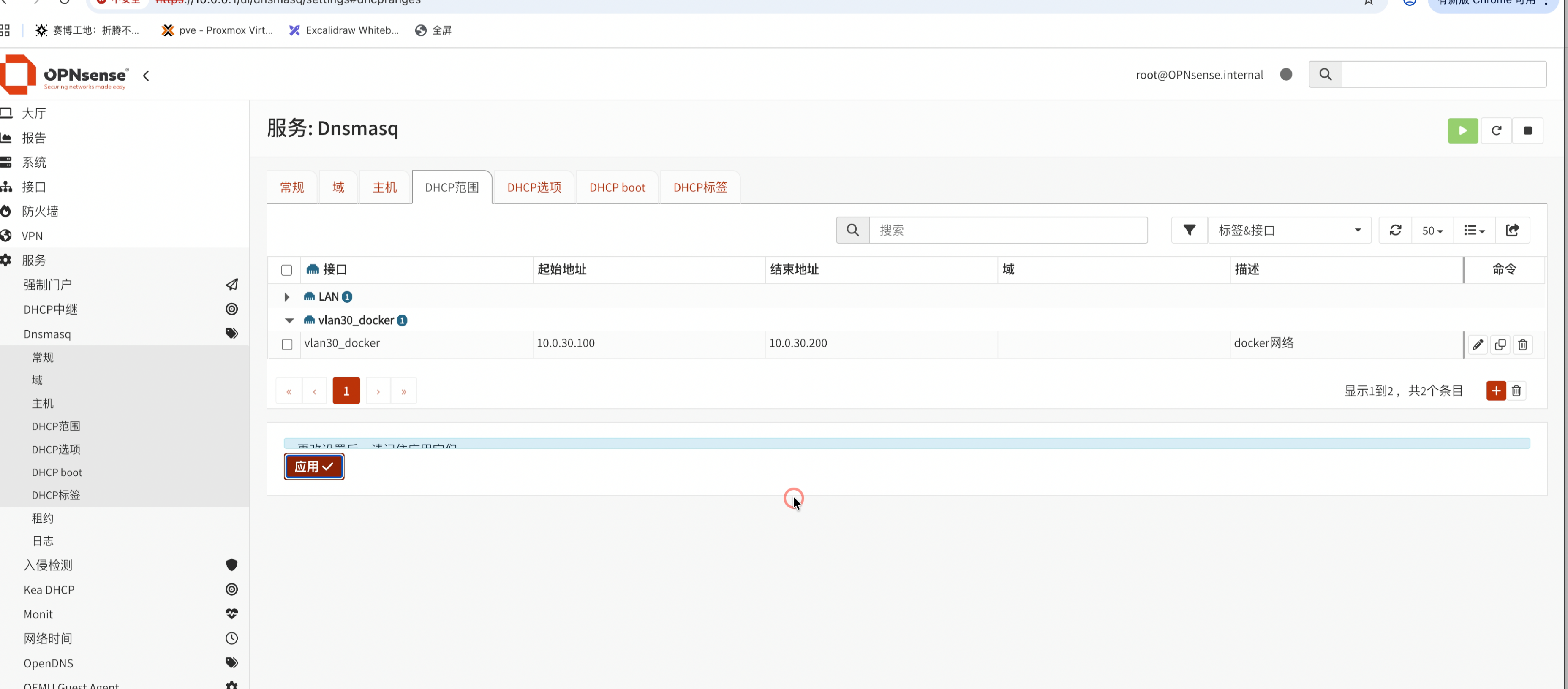

   • 在左侧菜单栏，切换到 服务 (Services) -> Dnsmasq -> DHCP 范围 (DHCP Ranges)。
   • 点击右下角的 “+” (添加) 按钮。
   • 在弹出的配置窗口中：
     • 接口 (Interface)：选中 VLAN30_Docker。
     • 起始地址 (Start address) 与 结束地址 (End address)：输入你想分配的 IP 范围。例如 10.0.30.100 和 10.0.30.200。
     • 描述 (Description)：写上这组地址的备注信息，方便日后管理。
     • 其他选项（如网关、DNS服务器等）保持默认，系统会自动下发该 VLAN 的网关 IP。
   • 点击窗口下方的 保存 (Save)。


至此，VLAN 30 的网络基础建设全部完成！

---

5. 开启 PVE 网桥的 VLAN 感知 (VLAN Aware)

OPNsense 端的配置虽然完成了，但如果我们的底层宿主机 Proxmox VE 不具备识别 VLAN 标签的能力，流量依然无法连通。

1. 导航至网络设置

   • 登录 PVE 管理后台，选中你的物理节点（例如 pve）。
   • 点击 系统 (System) -> 网络 (Network)。

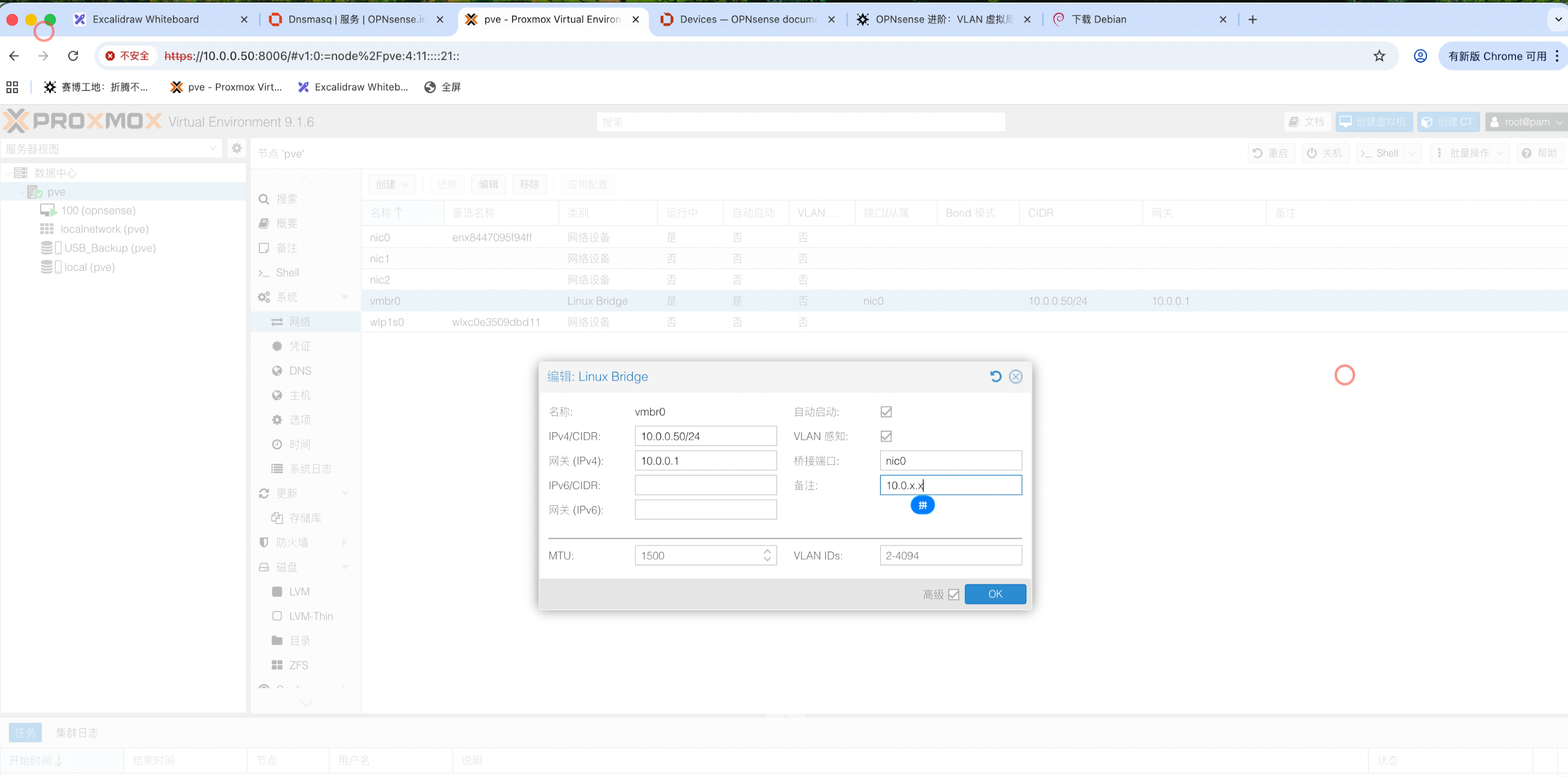

2. 配置虚拟网桥 (vmbr0)

   • 找到负责 LAN 口流量的网桥，通常是 vmbr0。
   • 双击打开该接口的编辑页面。
   • VLAN 感知 (VLAN Aware)：务必 勾选此项 ✅。
     • 核心原理：只有开启了此功能，PVE 的虚拟交换机才会处理并透传带有 VLAN 标签的数据包。如果不勾选，虚拟机将无法通过该网桥与 OPNsense 的 VLAN 接口进行通讯，导致获取不到 IP。
   • 备注 (Comments)：在备注字段标注该接口的用途，例如：“Trunk Port to OPNsense & LAN”。

3. 应用配置

   • 点击 完成 (OK) 返回列表。
   • 确认无误后，点击上方的 应用更改 (Apply Configuration) 让设置立即生效。


   ⚠️ 包工头血泪避坑指南： 强烈建议在点击应用更改后，直接重启一次 PVE 节点！ 本包工头第一次配置时，因为偷懒没有重启，导致底层网络模块没有彻底重载 VLAN 配置，新建的虚拟机死活获取不到 DHCP 分配的 IP，排查了半天。为了不走弯路，重启治百病！

---

6：内网性能测试与 VLAN 规划指南

很多朋友喜欢疯狂划分 VLAN，把所有设备都隔离开。但我们必须了解跨 VLAN 通信带来的性能损耗。这里我们用 iperf3 进行三组极限测试。

1. 同 VLAN 虚拟机互测 (二层转发)

• 环境：两台 PVE 内部的 Debian 虚拟机，均处于 VLAN 30。
• 结果：测速高达 14.8 Gbps。此时观察 OPNsense 的流量监控，几乎只有百 KB 级别的底噪流量。
• 原理解析：同网段通信无需经过网关。数据包直接通过 PVE 内部的虚拟交换机（二层网络）完成交换。这个极限速度完全取决于物理机的 CPU 与内存总线性能。

2. 跨 VLAN 虚拟机互测 (三层路由)

• 环境：一台虚拟机在 VLAN 30，另一台修改为 VLAN 10。
• 结果：测速降至 3.5 Gbps 左右。此时 OPNsense 的流量图瞬间飙升，与测速结果完全同步。
• 原理解析：跨网段通信必须经过网关（OPNsense）。系统需要对每一个数据包进行拆包、检查防火墙规则、重新路由封包。这种计算非常消耗防火墙的 CPU 性能，导致吞吐量下降。

3. 实体机跨网络测速 (物理接口瓶颈)

• 环境：使用通过网线连接的实体电脑测试。
• 结果：稳定在 940 Mbps 左右。
• 原理解析：受限于实体电脑和交换机之间的千兆物理网口（1000 Mbps）上限。

💡 包工头架构建议： 这组测试给我们的网络规划提供了一个核心依据：频繁进行大文件传输的设备，强烈建议放在同一个 VLAN！ 例如你的主力电脑和 NAS。如果将它们分在不同的 VLAN，每一次拷文件都在疯狂榨干软路由的 CPU 性能，且速度会大打折扣。

➡️ 下一步 (Next Steps)

• 创建虚拟机并验证：创建虚拟机并使用VLAN。
